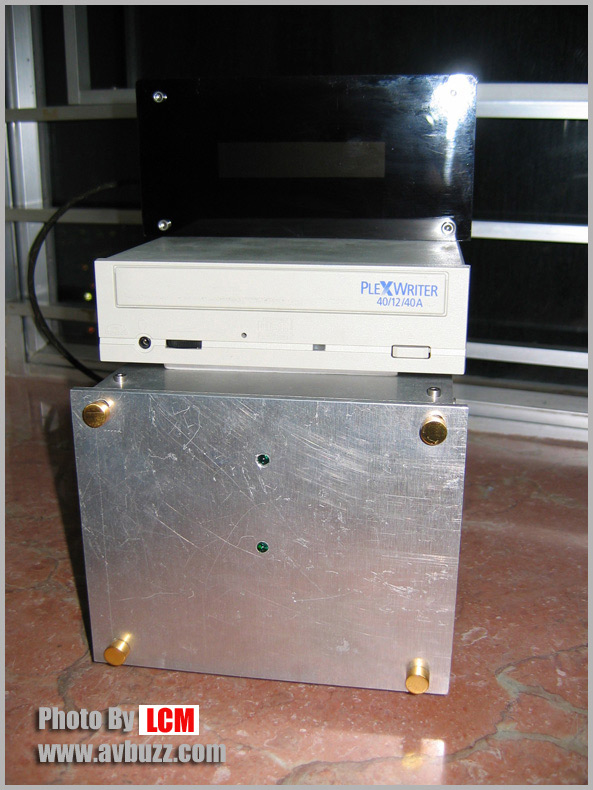

今次DIY的CDPLAYER,主要分為3部分(電源供應器,CD_ROM,控制器)

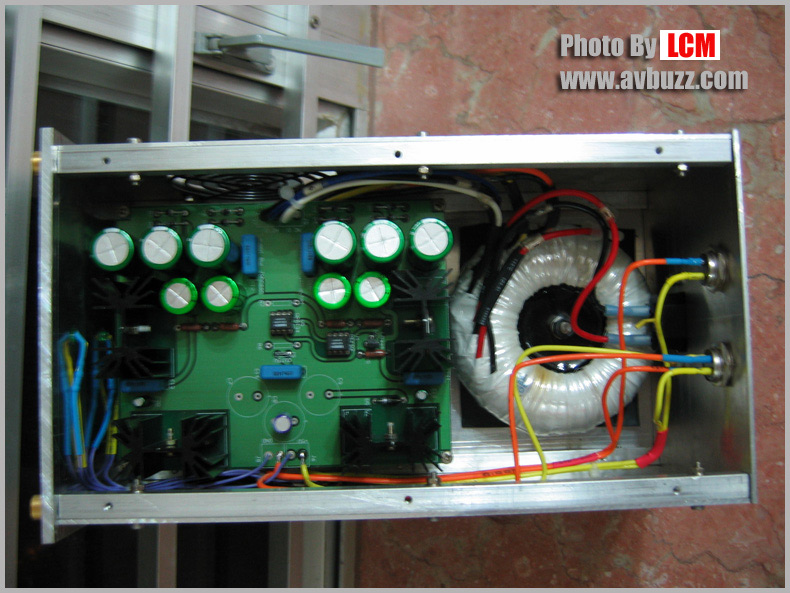

電源供應器:

電源供應器主要提供+12V和+5V,電源板是在站上購買的套件和換了一些零件沒有什麼特別,

其實這部份只要可以提供+12V和+5V的供電器都可以用,

但最好不要用交換式的供電器.(因有好強的高頻雜訊)

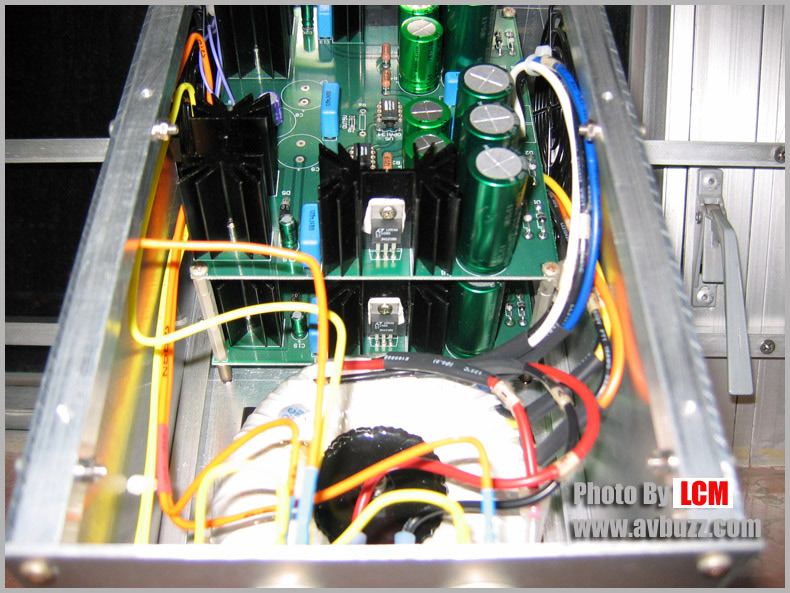

2組電源板各自提供+5V和+12V.(如果可以最好把5V的電源用好一點,

因大部份電子線路都是用5V的,12V多為推動馬達.

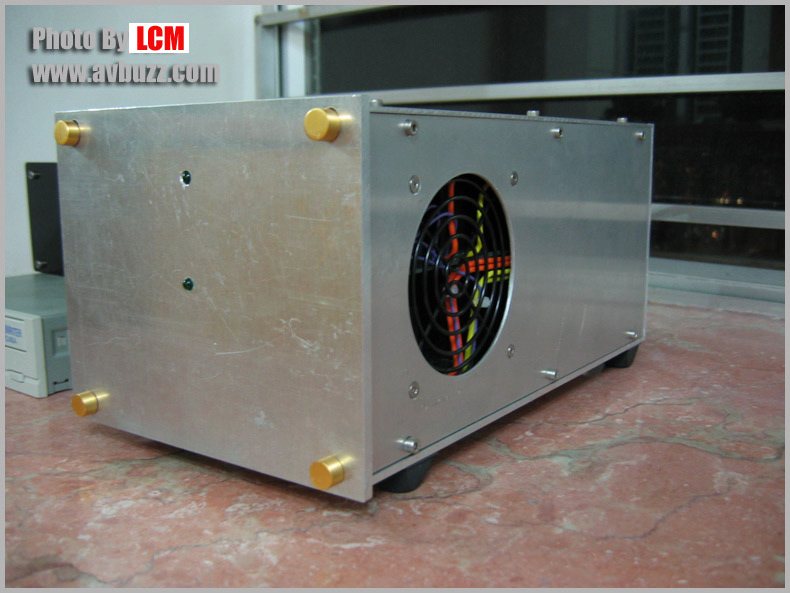

外殼是自己手工DIY,左右兩邊都加上大形通風口,因工作時產生的熱都不少

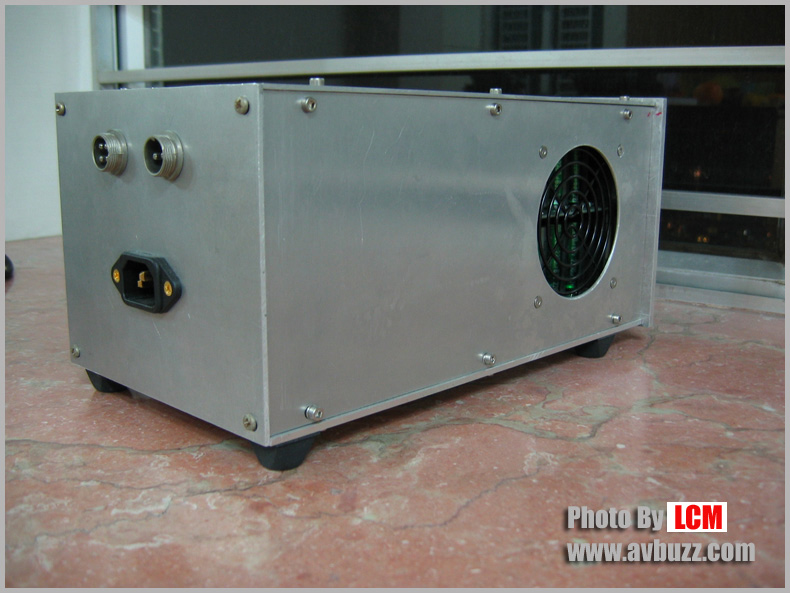

背後有+12V/+5V和+12V的接口

CD_ROM

其實只要是電腦用的CD_ROM都可以用,但對音質有要求的可能就要找一下,

因一些早期的CD_ROM是沒有數位輸出(接不到DAC).

現在的轉速太高,運作時可能有馬達聲.大家可以去找找中古店的8X到24X的ROM.

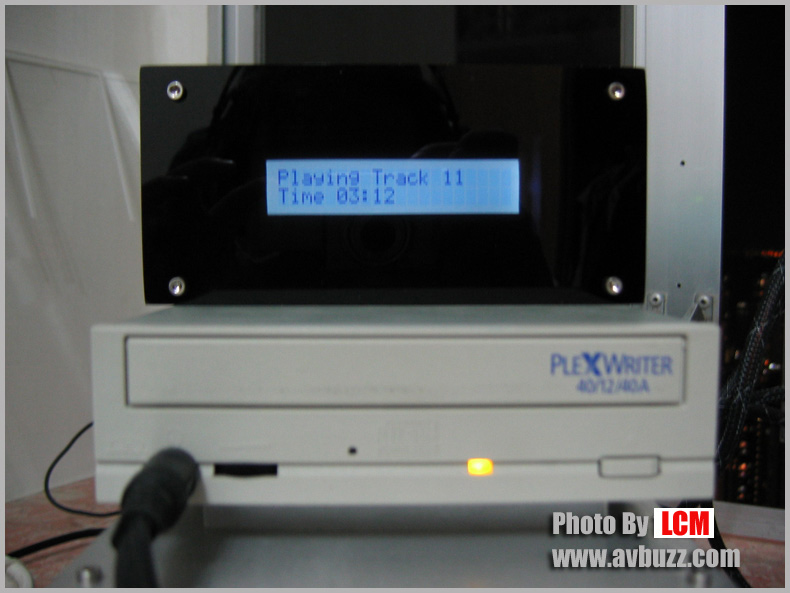

控制器

如果買回來的CD_ROM沒有PLAY的按鍵時只好外加控制器,

而今次的控制器是行IDE界面,由MCLL提供(http://hk.geocities.com/leo8597/).

主要的控制程式是由站長自己寫(其他的資料都可以在站上找到).

雖然還有一些小蟲,但PLAYER的主要按鍵都有,已可以接受(但有時會比較笨).

控制板

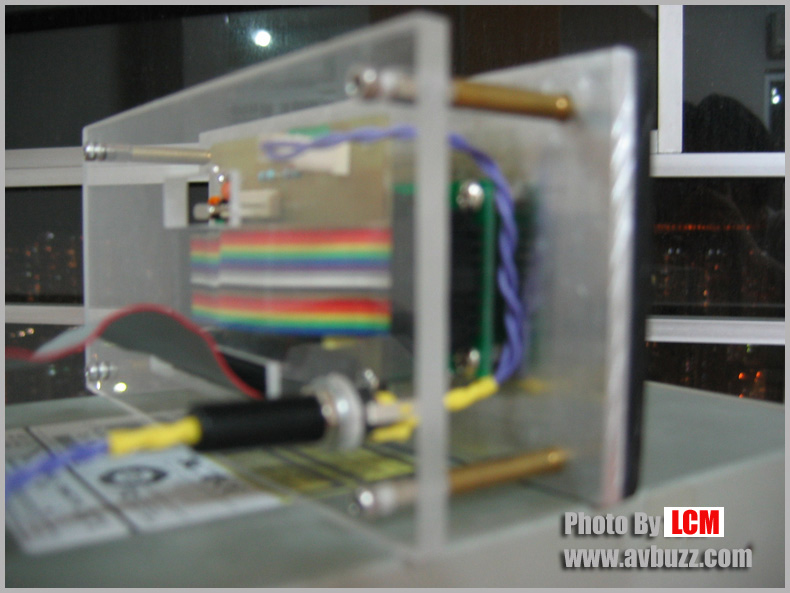

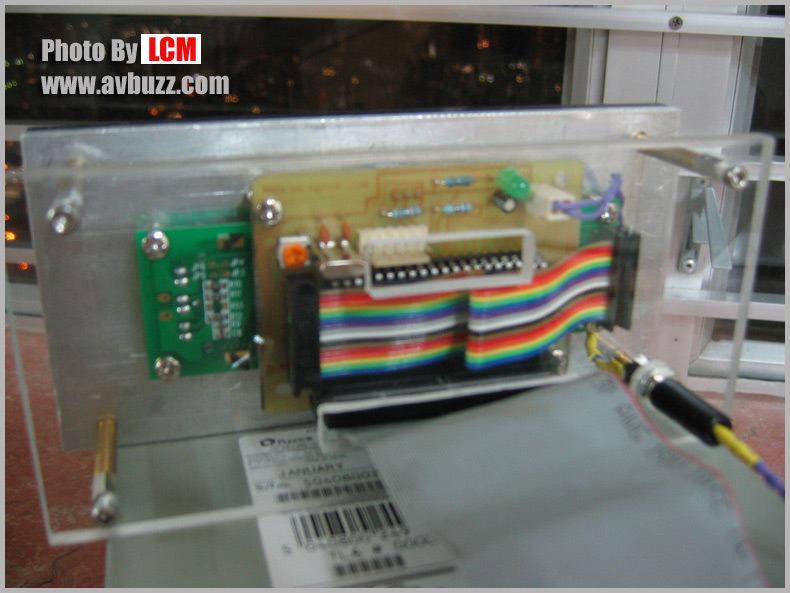

控制器的背面

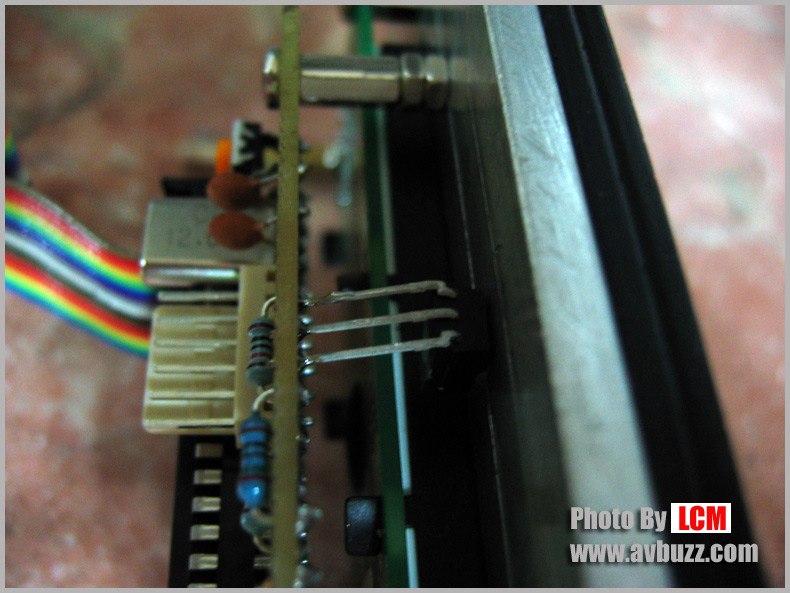

IR RECEIVER

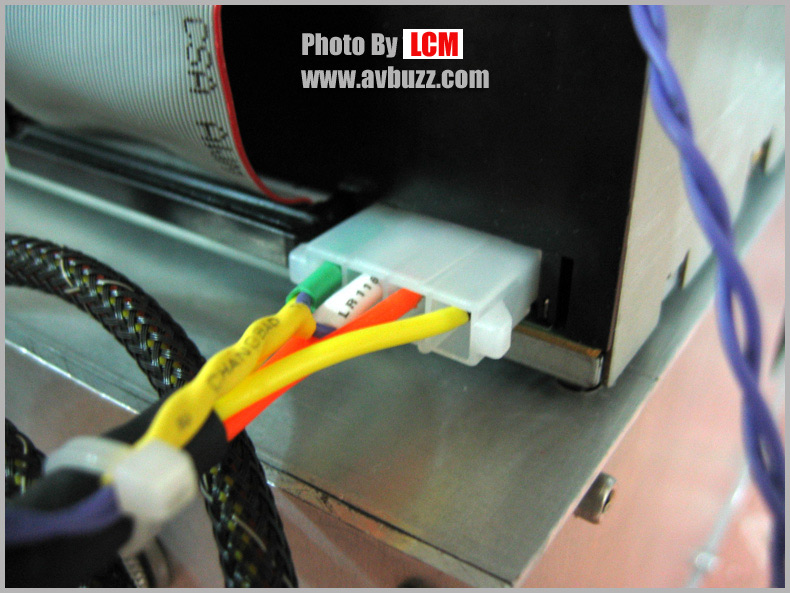

控制器的5V電源是直接從CD_ROM電源拉出

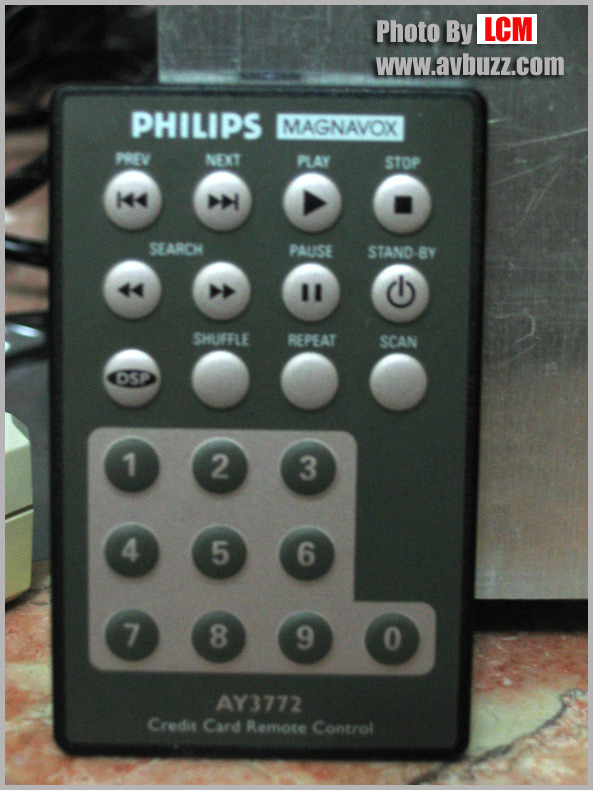

在鴨記買的REMOTE

總結:

用港幣400~1000元就可以組一台CD_PLAYER,我自己覺得十分超值,

再加上一台DAC都不過3000已十分好,只少不會比5~6千元的CDPLAYER差.

但如果要用4~5千元買一件DIY套件

,那為什麼不去找一台中古的TEAC(VRDS)/PIONEER只少機械結構一定會比DIY套件好.
