Sony VPL-VW50 掛機架

 發佈日期 : 2007年 6月25日

2007年 6月23日星期六,A-Keung 為我設計了一個掛架,給我安放屬於我第一部數碼投影機 。

A-Keung 聽取了我個人喜好後,為我設計一個非常簡單,很適合我個人喜好,而且實用的機架。

他早在前一天就來度位,首先放平新機,模擬一次所投放出來的實際畫面大小給我看。

讓我知道自己,在新機的情況下,是否應該投放大一點的畫面。

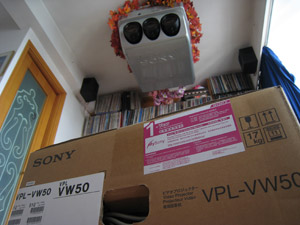

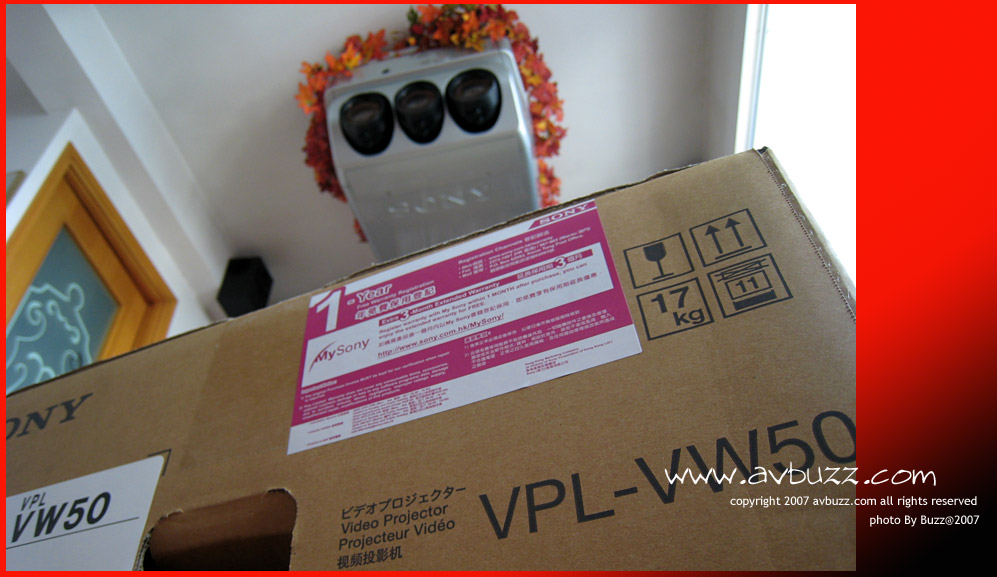

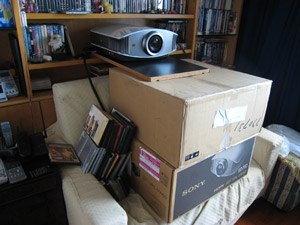

所以大家在下面,中間的一張圖,見到新投影機平放在紙盒上就算,

目的就是投一次給我看真一點實際面積,會否改變主意。

而真真正正放新機的位置,就是放得比三槍機還要後,機身正好倒放在三槍機的下面。

經過大約15分鐘以 1.85:1 ,1.78:1 , 2.35:1 的 100" 和 110" 欣賞後,最終我都無需換大一點的投影幕。

由於時間緊迫的關係,A-Keung暫用普通木板,作為倒放新投影機的支架,日後有空再用亞加力膠板取代。

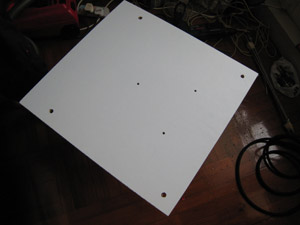

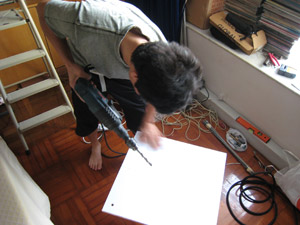

這日下午,他就帶齊工具來為我把木板鑽上合適的孔。

這件木板 6分厚,售價港幣 $30 。

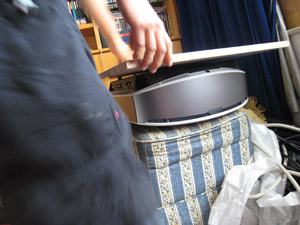

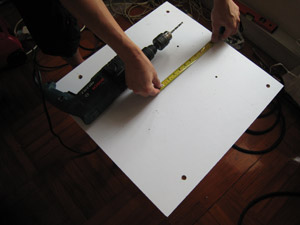

當木板完成鑽孔的工序後,就量一量這一些孔,看看是否真的對正投影機身上的羅絲位,

之後就放上準備倒放的位置上備用。

接下來,A-Keung 就需要以投影機的鏡頭為中心,量出投影幕一左一右,與投影機鏡頭的三角距離。

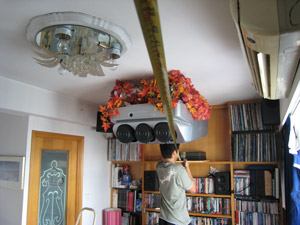

我倆用拉尺來量度,我站在投影幕的一方,而他就在投影機的一方。

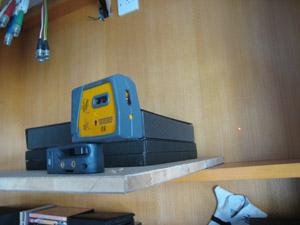

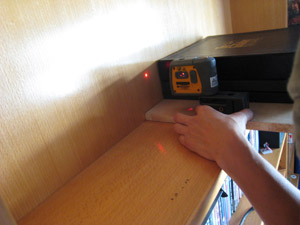

當有了數據後,他就開始用雷射水平儀,去量出所需鑽孔的位置,由於角度的關係,

我無法同時影到木板上的紅點,又同時影到天花的紅點,敬請見諒。

這個雷射水平儀,就是負責確保木板的孔,和天花的孔是垂直。

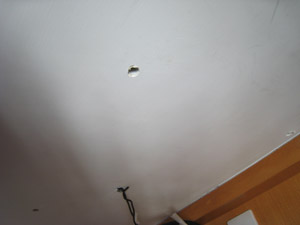

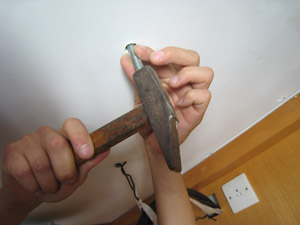

當量度好之後,他就在天花鑽孔,然後打上拉爆羅絲,今次好好彩,沒有打中鋼根呢。

拉爆羅絲每粒可承受200磅的拉力,所以用上四粒的話,必定能夠承接一部普通數碼投影機。

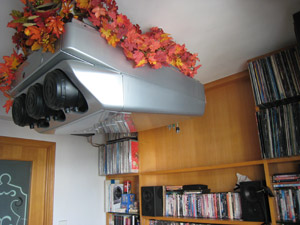

一直在皇帝位上面的G70三槍投影機,都是由A-Keung所安裝,

今日我還在生,未因投影機跌下來而壓死,所以一定找他來安裝呢。

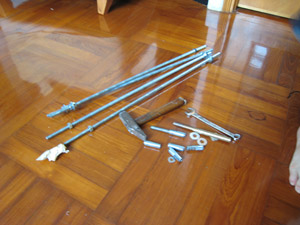

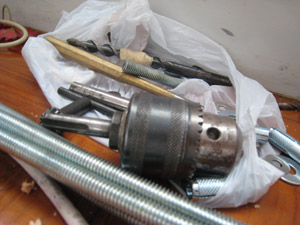

透過最右手邊的圖,大家可以見到他一早準備好的三分粗絲杆。

四枝絲杆連其他羅絲為港幣 $50 ,連同剛剛提到過的$30木板,這個掛架材料費為 $80 港元。

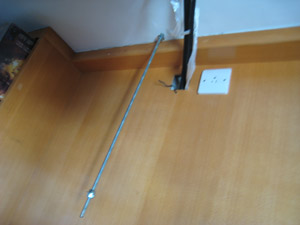

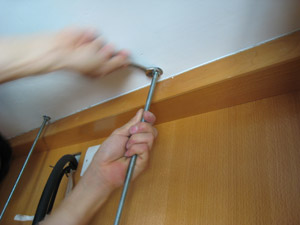

把所需的四枝絲杆,一一安裝上天花上去。

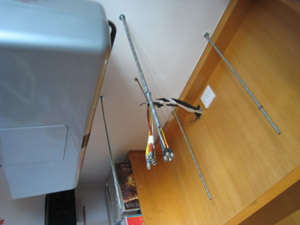

最右手邊的圖,可以見到位於三槍機背後的四枝絲杆,附近的是三槍機專用舊有色差線。

而給數碼投影機的 HDMI線,在拍攝期間時,還未穿上。

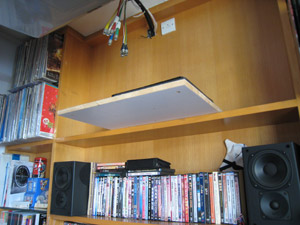

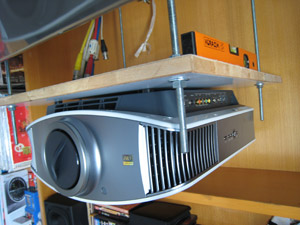

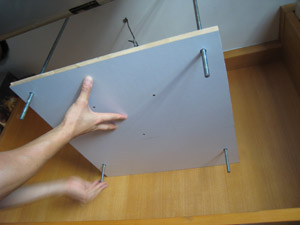

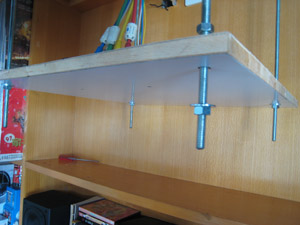

然後把早前鑽好孔的木板,套上四枝絲杆,並以羅絲和絲母來固定,

過程用水平尺做量度,確保完成後能達到水平。

這個機架的好處,就是利用四條絲杆和絲母的調校,很方便的調校到水平,而且可靈活調校到機身的高度,而且價錢平。

後來發覺機身的高度比正常的高了一點,於是利用調校絲母和羅絲的高度,使到木板能下降到合適的位,

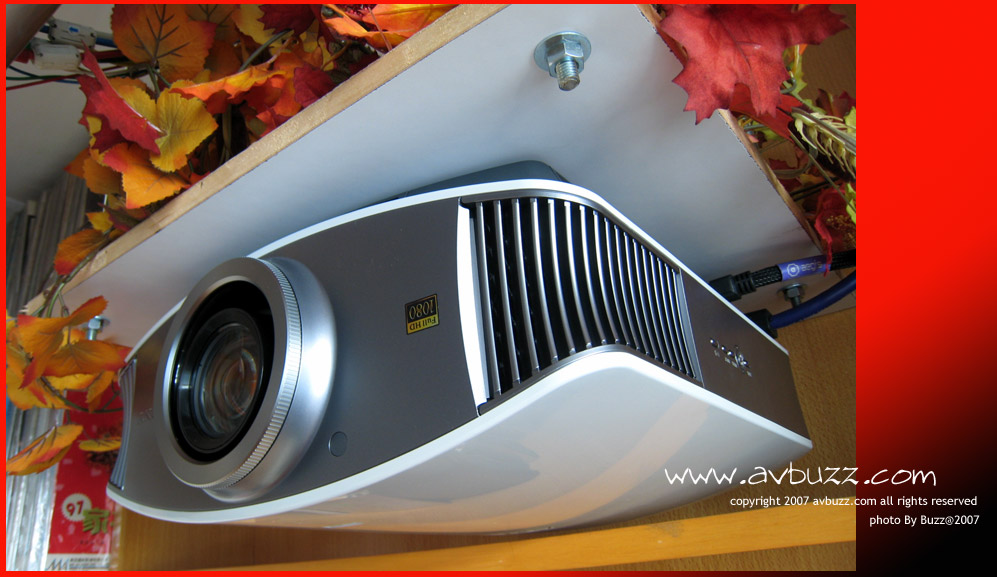

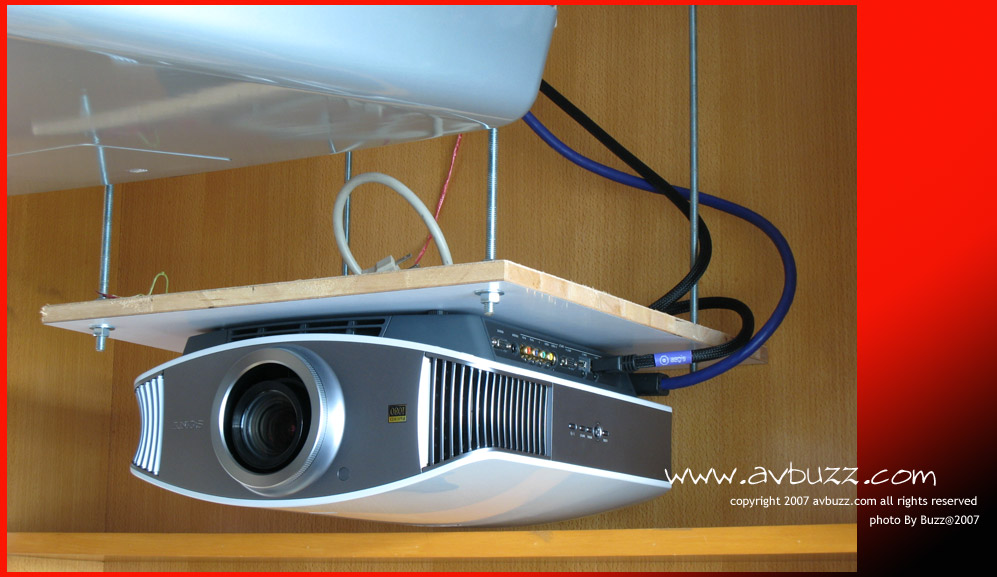

當調到合適的高度位置後,就完成了今次安裝了。

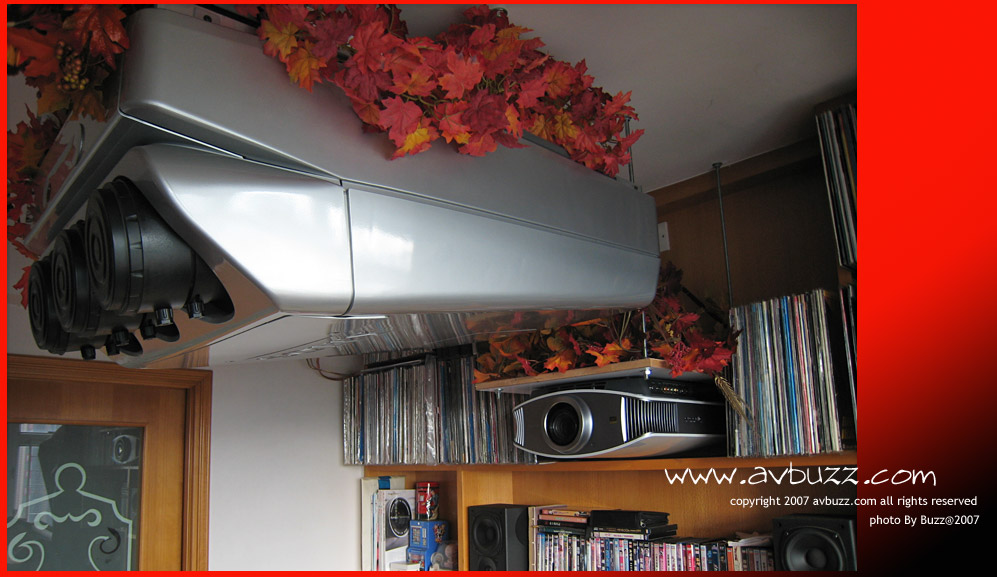

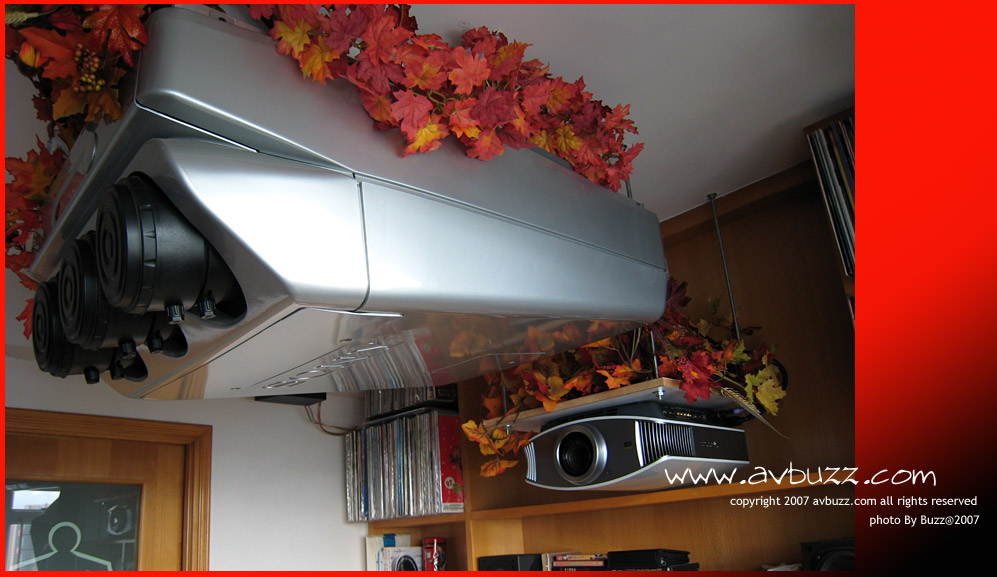

留意完成圖內的絲杆長度,比起上圖原本剛安上時的下降幅度,現在是用盡了絲杆的長度,而剛剛好到達柜內層架的位置。

這件木板,應該會一直用到 7月初,到時我先有空去省城購買亞加力膠板取代現有的木板。

選用亞加力膠板,只是因為美觀吧,別無其他理由了。

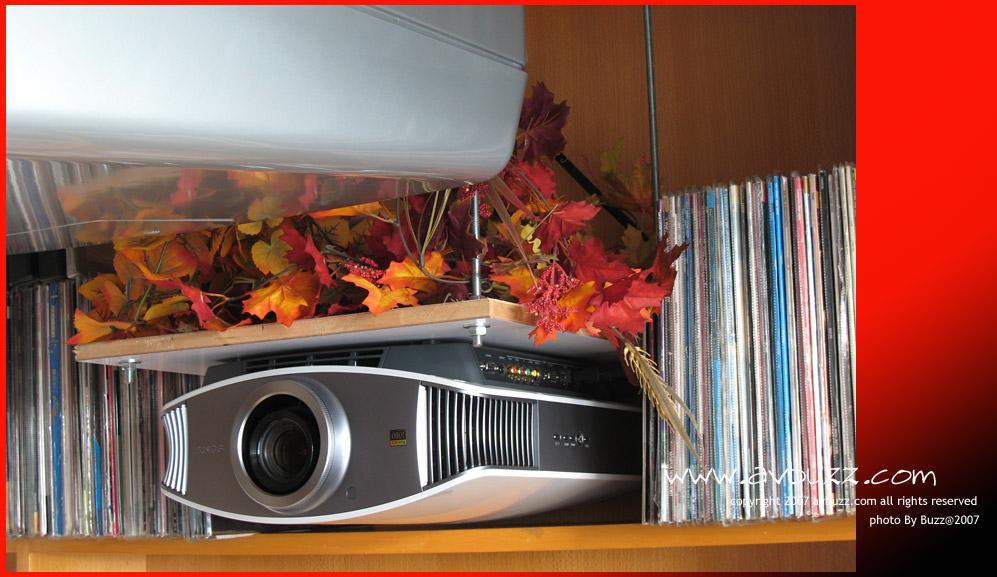

暫時放上假花來擋著吉位吧。



最後,把原本放在這一層的LD碟,放回原位,並左右夾著機架,使機架更不會左右有半點擺動。

無需優心LD碟會阻礙到VW-50的散熱,因為她的散熱口是設在前面兩則的。

何解選 Sony VPL-VW50

數碼投影機來到這一代,可以對應 1080P解像度,配合 Sony PS 3出色的表現,

無論是播放DVD,或作為遊戲機,又或是 Blu-Ray重放的表現,都深深吸引著我,加上售價超~~~~~合理,

而且數碼投影機的技術進步得非常之快,我無法再能找到籍口,不投入數碼投影機的世界了。

但這不就代表我完全放棄我一直深愛著的Sony G70三槍投影機,這部機依然會服役落去,

尤其播放一些 4:3的MV或 電影感重的 DVD 碟,都是給我帶來一定程度的享受。

談到何解我會在眾多投影機當中,選擇 VW-50,主要是我受不了LCD類別投影機的晶格和黑位不夠黑的問題,

而DLP類別投影機,因為有彩虹現像,和某一些機有移動純色殘影的問題。

雖然我自己對彩虹現像不敏感,但我非常抗拒我的訪客見到,而向我投訴。

所以屬於 LCOS 類別的 SXRD 技術,就比較適合我個人味,她沒有以上的缺點,

而且她有少少像三槍機的味道,很取悅我個人口味和一直以來的習慣。

另外上下 Lens Shift和投影距離的寬容度非常之高,現在我所投的 92 "1.85:1畫面,可距離投影幕12呎。

另外使用戲院的投射機也多使用的高壓水銀光泡,她是最接近陽光的呢,

壽命 2000小時,唯起約每小時  1 元消費。

我由第一部投影機開始,就是用Sony,除非她的取向轉得太過份,否則我一定會選用Sony,作為我的專用投影機的。

何況現在VW-50的表現沒有使我失望呢。

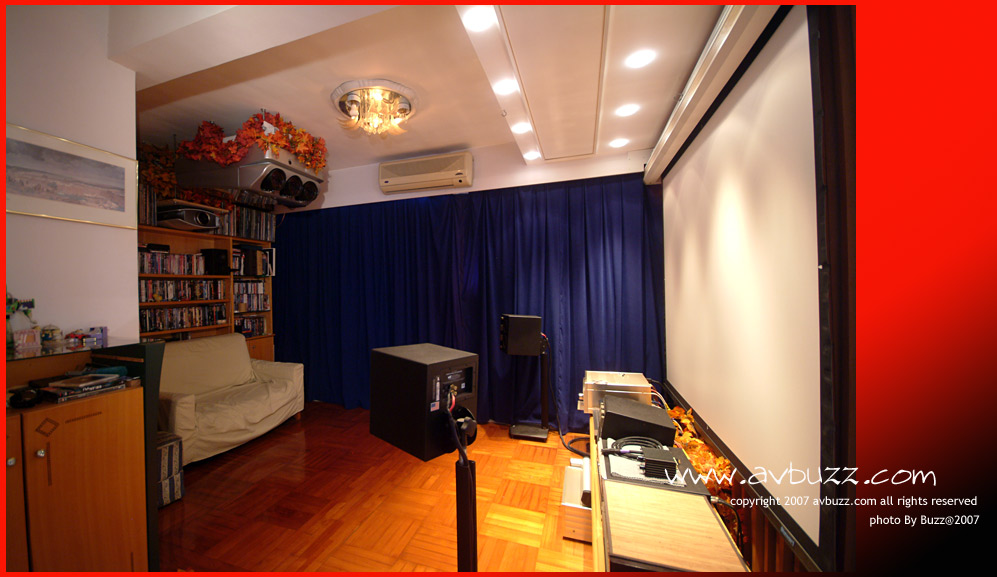

投影幕

由於G70三槍機是屬於 4:3投影機,所以當日購買的投影幕,選用了屬於  Stewart 4:3 電動 100" 1.3G白幕。

G70透過 Anamorphic調校設定後,可播放 16:9 類型的比例。

另外就是1.3G白幕,這些高增益投影幕,對 LCOS 類別的投影利很有利,反而不合適用在一般LCD和DLP身上。

這個幕今日可為兩部投影機服務,我自己當然很滿意吧,

因為再大一點的話,我家的空間不夠位,尤其如果畫面再大的話,音箱為配合畫面,需要移出一點,到時會阻到通道,

現在這個畫面,沒有任何問題出現,也是我能力可給與的最大了。

現在播放不同畫面比例的軟件,是如下的面積。

1.85:1 比例 時,畫面對角線是 92"

2.35:1 比例時,畫面對角線是 88 "

小插曲

當我作出首次利用搖控開啟 VW-50儀式時,發現一按VW-50的搖控,

不但開動了VW-50的電源,還同時開啟了Sony G70三槍機。

所以最後我用一條電源線的方式去解決了這個問題了,即是邊個用先接上電源線。

缺點

這世上每一件東西,都會有她的強項和缺點,VW-50也不例外,

這機會有紅綠藍三色踏不準的機會,也會有機會買到侷部位置偏色的情況。

不過你看我最後都買了的話,就可以知道以上的問題,對我來講問題不大,幸運地我所購買的這部沒有以上的問題。

以上的缺點就是不買 VW50的最佳籍口了。

鳴謝A-Keung花時間幫我安裝和設計這個機架,

而且為我計算和修正每一個會有機出錯的地方,感激感激。

有關 VW50的安裝距離計算,可在以下這個網頁得到方便的計算。

只需拉動操作桿,就可以知道這機的投影距離和畫面的大小。

http://www.projectorcentral.com/Sony-VPL-VW50-projection-calculator-pro.htm

各師兄與朋友,這篇文章如非商業用途,歡迎轉貼再轉貼,如需借圖片使用,

請自便,但敬請不要抹去圖中的 avbuzz.com簽名字樣,感激感激再感激。

  avbuzz.com精神,人人毒我,我毒人人 ◆

 謝謝收看這篇文章,你是第 個收看這篇文章的讀者。
