55" 3D LED TV 第二集

安裝篇

發佈日期 : 2010年 6月3日     圖 / 文 : 巴斯

WMN1000B

今次開箱圖對我個人來講，除了3D電視吸引外，還有一樣感興趣，就是這個由Samsung自家設計的掛牆 Mount。

這個掛牆 Mount型號是WMN1000B，他用很解單的方法，完全解決了薄屏電視掛牆問題。

她的好處是盡量減小佔用貼牆厚度，使薄電視更緊貼牆身，發揮薄屏電視最大效益，

試想想千方百計安成獲得到薄屏電視的纖薄，但最終用上一個半呎厚的掛牆，豈不是前功盡廢?

而且安裝完這個掛牆 Mount之後，可容許用家，無需搬動電視，方便接駁機背線材。

在包裝盒上都大約見到這個掛牆 Mount 安裝狀態。

這日，兩位師傅來到銀手家中，安裝電視程序之一，正好就是安裝這個掛牆 Mount。

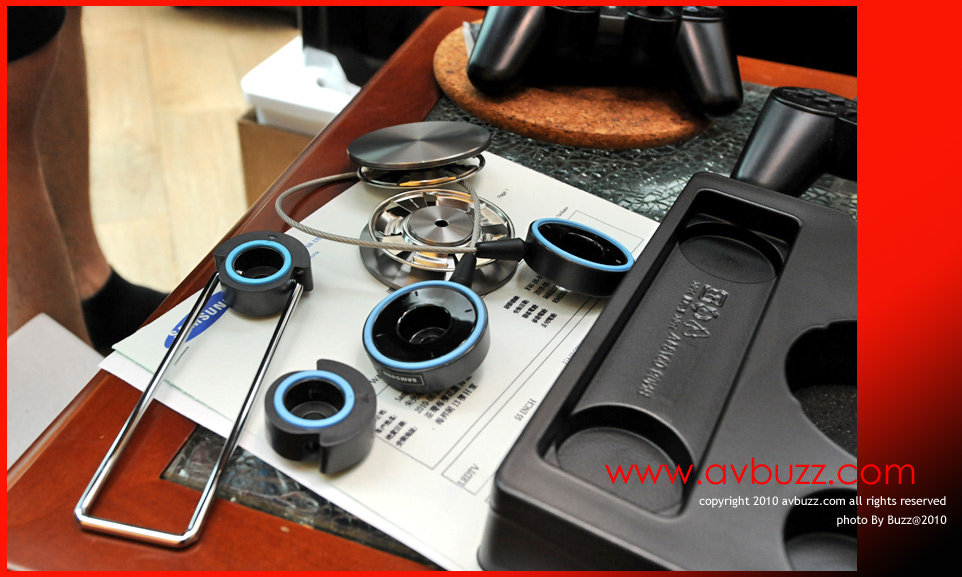

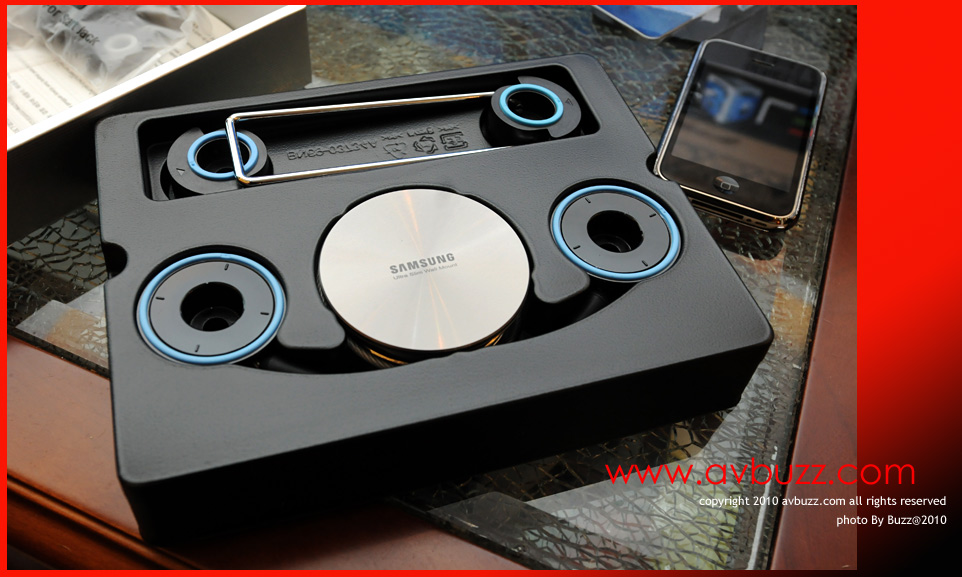

師傅用純熟手勢，把零件倒出來待用。由於我只是第一次見這個掛牆 Mount，邊度係頭，邊度係尾，我都攪不清楚。

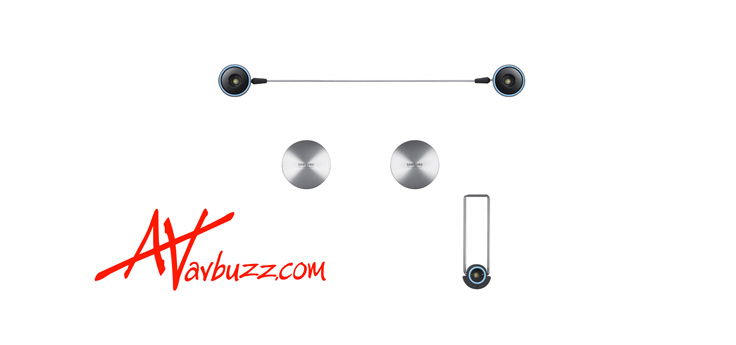

所以還是看看官方圖比較清楚。

再不明白的話，可看看以下由官方所拍攝的短片，

就可以清楚了解這個設計非常簡單。

  示範短片

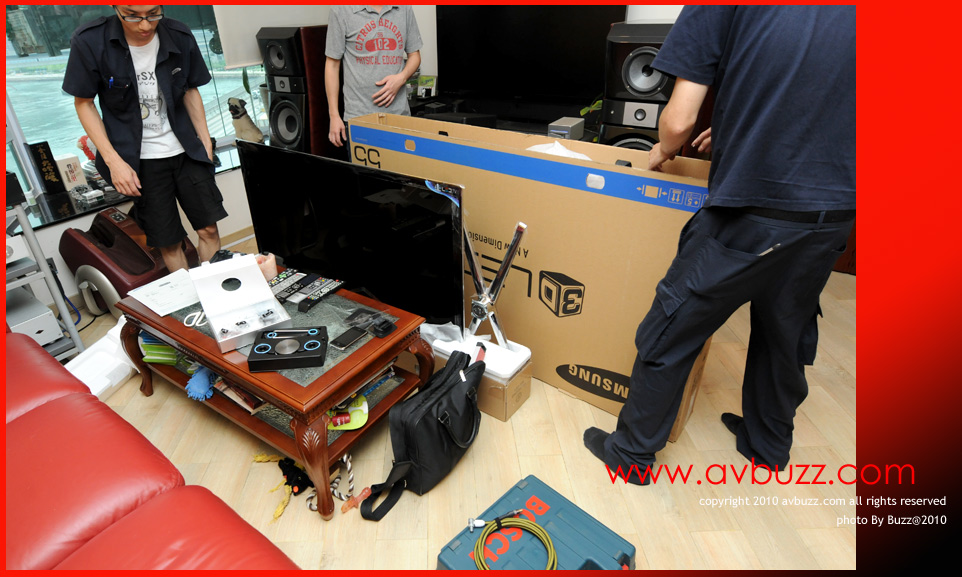

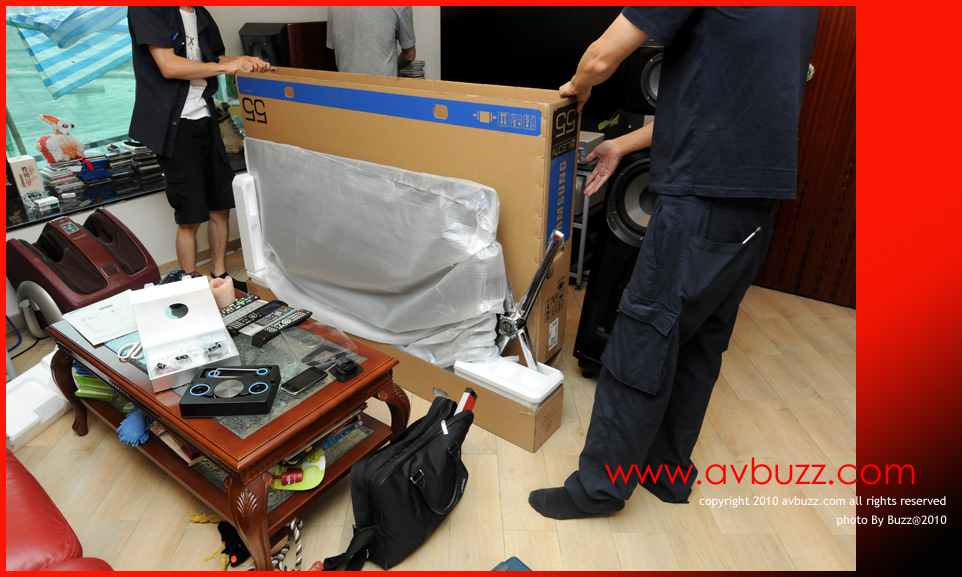

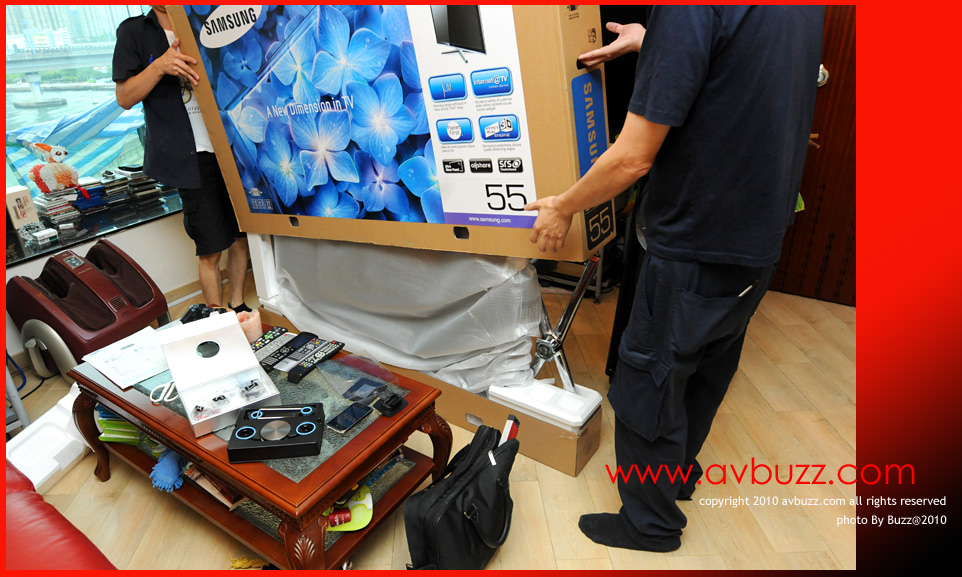

　安裝正式開始，兩位師傅一左一右企，把紙箱抽起。

倒放紙箱後，可見到這部 55" LED 3D TV用白色保護袋蓋著，

還在側邊位置見到跟機來的腳座。

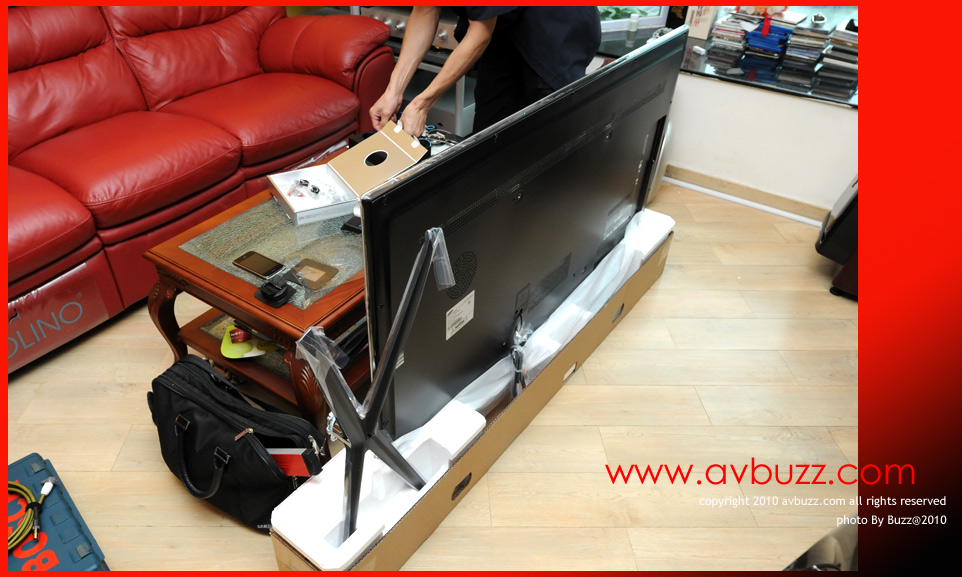

再把白色保護袋取走就可以見到這部薄屏電視了。

嘩~~~LED真的是薄身很多的呢~~~~

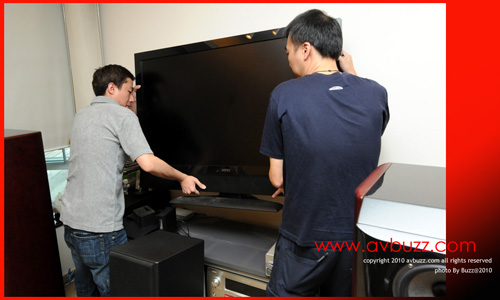

銀手和其中一位師傅，把 BanQ 47" LCD TV 搬走。

由於這機只是屬於座台式，一搬就走得，所以不用花時間去拆除什麼，何況在師傅到步前，銀手早就把線材一一脫下。

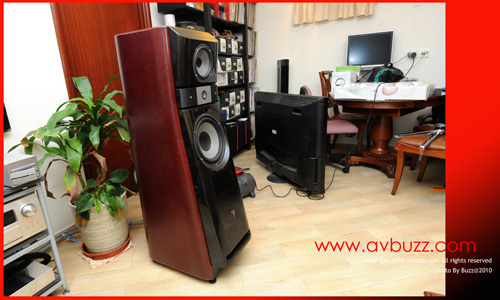

給帶走的舊愛，就給銀手無情的棄在一角。

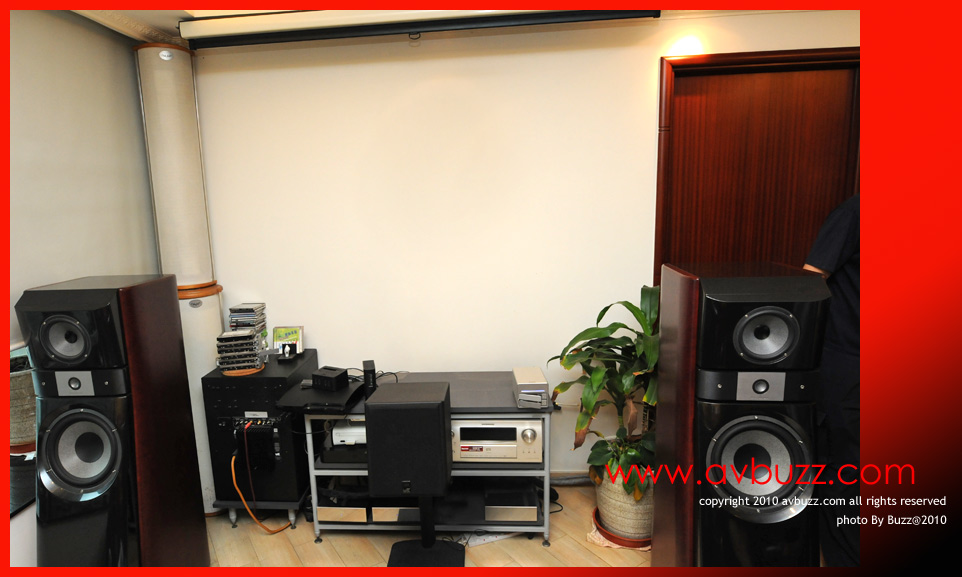

取走舊愛後，露出滑滑牆身。

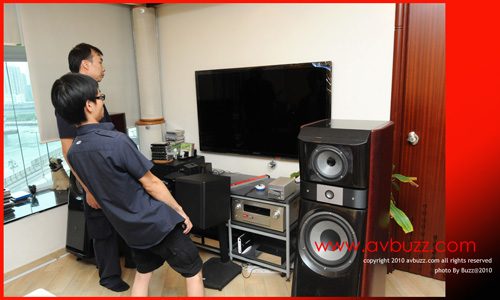

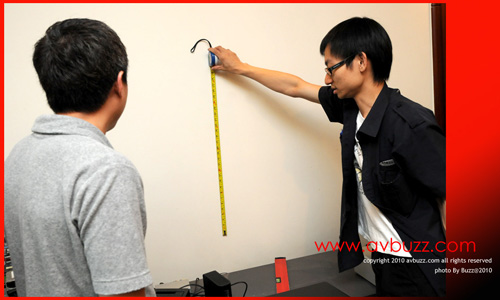

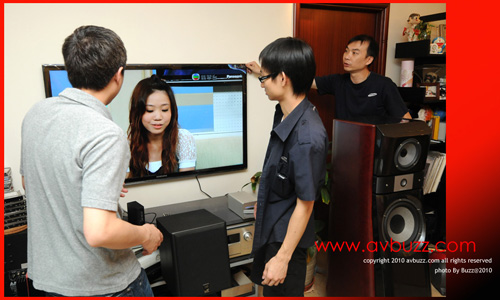

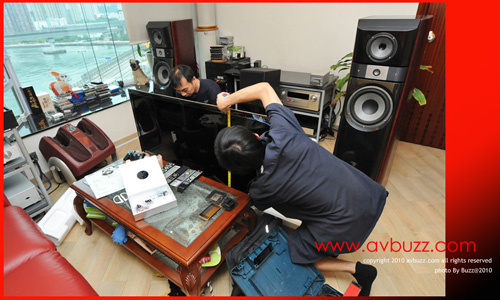

師傅細心向銀手講解安裝電視高度和中心位置，得到銀手同意後，再量度機身和牆身高度。

銀手推測兩位師傅好大機會是直屬 Samsung公司，因為他觀察到眼前這兩位師傅，無論態度或裝機手法純熟程度，都不像一般外判師傅。

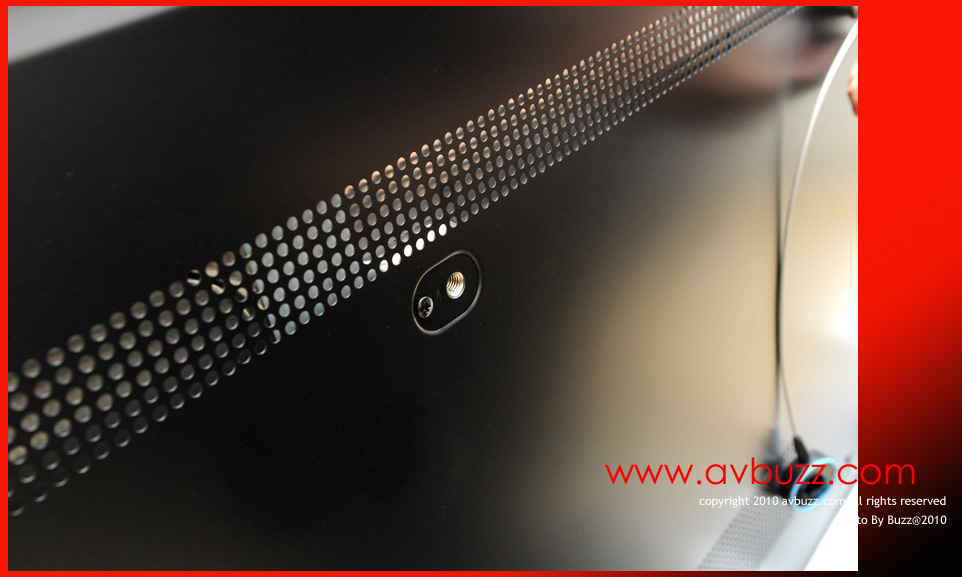

圖中是位於機背的上羅絲位置，為保持薄屏電視的纖薄，這個孔的深度設計不能太深，太深的話，機背就會顯得太厚。

但如果設計得太淺的話，羅絲就不夠力去承托著機身。

機背角度的羅絲，與天花羅絲不同之處是，當羅絲同樣出現金屬疲勞的話，在地心吸力下，天花羅絲是向下整枝向下拉脫。

但機背角度的羅絲，是以折斷方式受力。

這方面 Samsung 公司早就計算好，所以得到現在這個羅絲的深度出來。

用家就算去外面自行購買一些平價掛牆 Mount都好，在配接駁羅絲的時候，都要留意找一些適合用的短羅絲來保障安全。

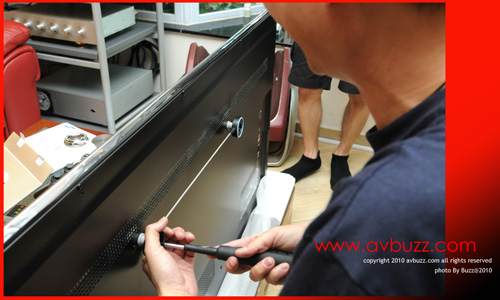

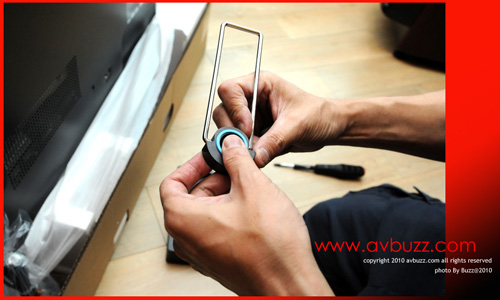

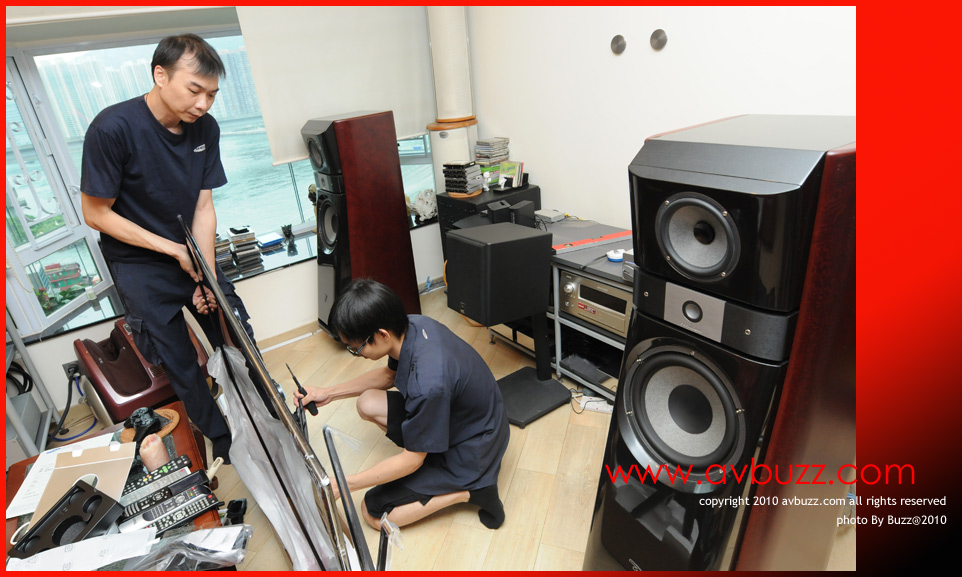

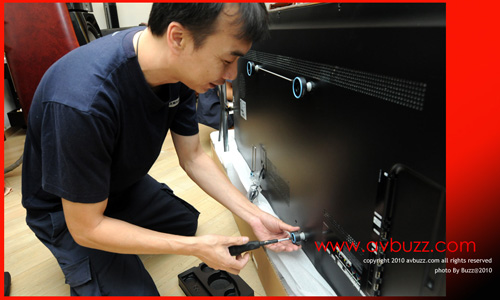

師傅把掛牆 Mount所提供的四個接駁羅絲位，一一都安裝好，

包括圖中 ( 左下角 )所見，其中一個用來撐起電視的配件。

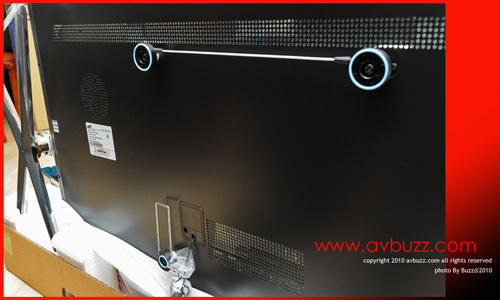

細心留意完成安裝後，可見到電視接近頂部位置，就建立出一條威也來，是用作掛到牆上的另一配件上去。

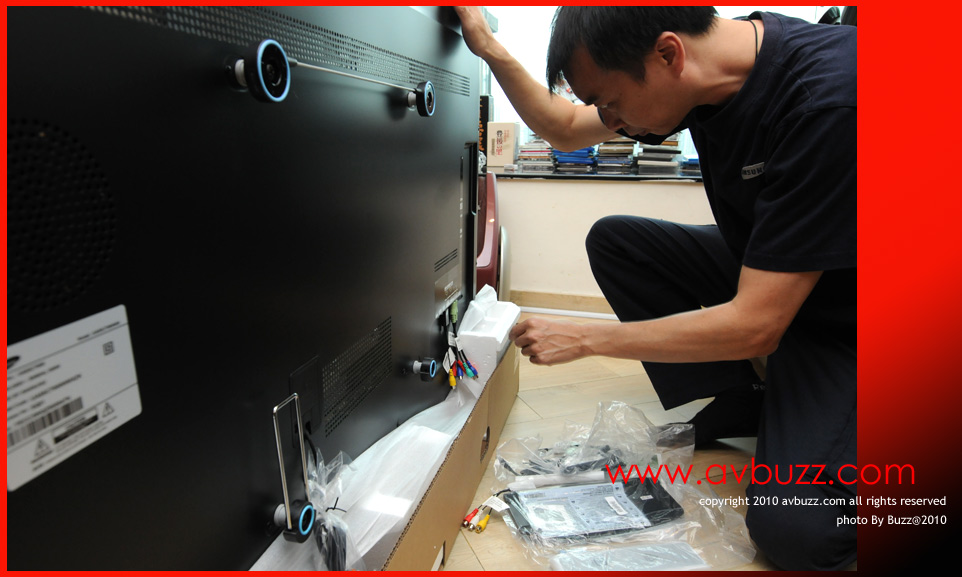

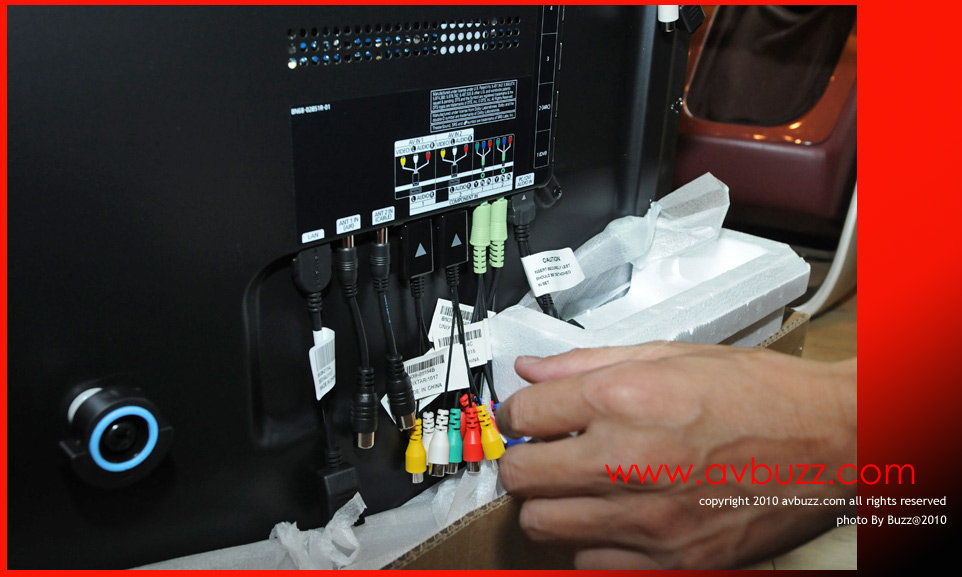

安裝好背面的配件後，師傅接下來的工序，並不是急於掛上牆，而是如圖的把背面的線接上。

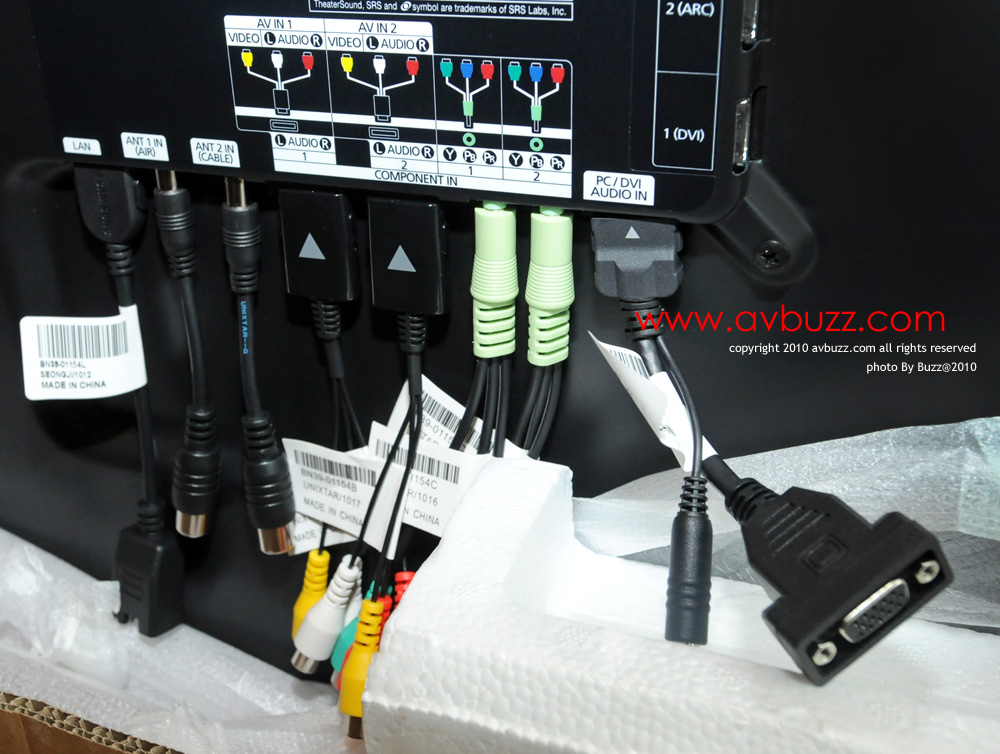

由於角度關係，我怕阻著師傅工作，所以我拍漏了一個步驟，圖中所見的一條條不同類別的線頭，

本來是沒有的，本來機背這個位置，是一個又一個的專用特別接位，師傅是把跟機來的接線，一條又一條的接上，

圖中所見是師傅剛接好的完成狀態。

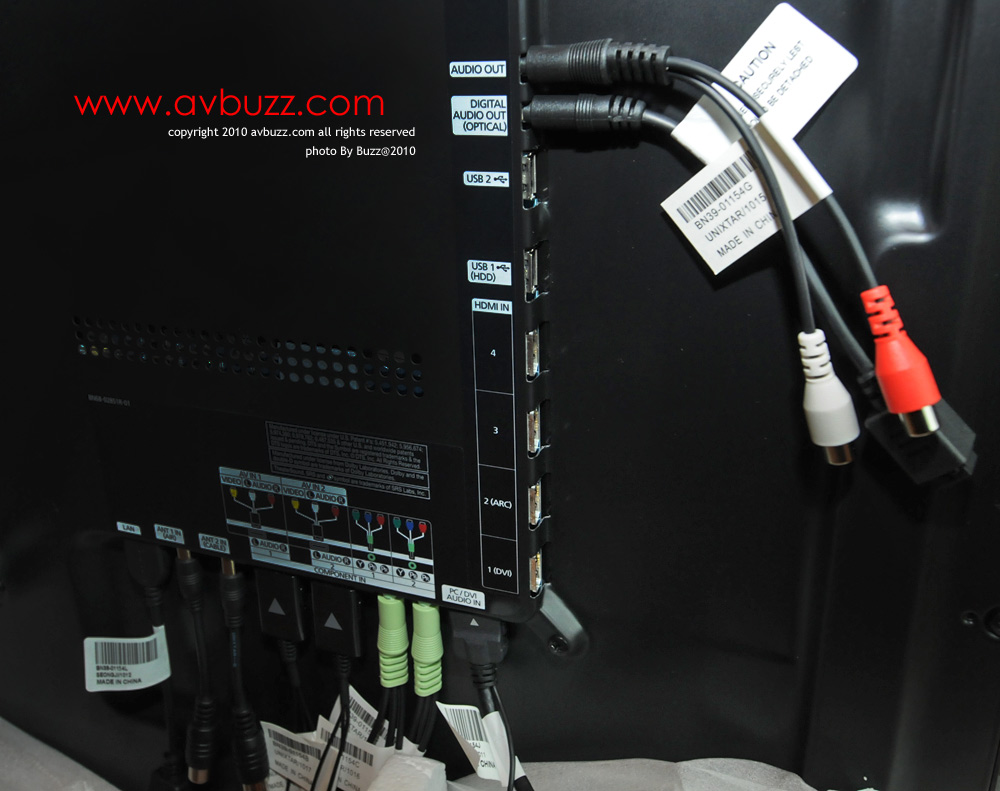

透過圖中可見到這一些線材是屬於那一些訊源，還可透過圖解知道原本是屬那一些專用接駁頭。

而側邊的是大家熟識的直接插頭。所有接線位都是集中在這個位置，

他日用家要接線的話，一一都在這個位置上接駁就可以了。

在眾多接位上可見到其中還擁有接駁硬碟，作錄影節目之用。

負責電視機背面安裝師傅工序我們看過了，其實同一時間，另一位師傅正展開了他的工序，

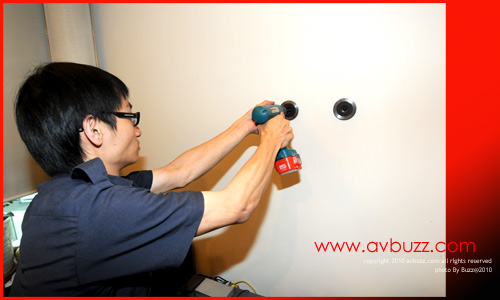

他是負責在牆身上鑽孔，把兩件掛牆 Mount安裝到牆身上，銀手自然是做啊四啦。

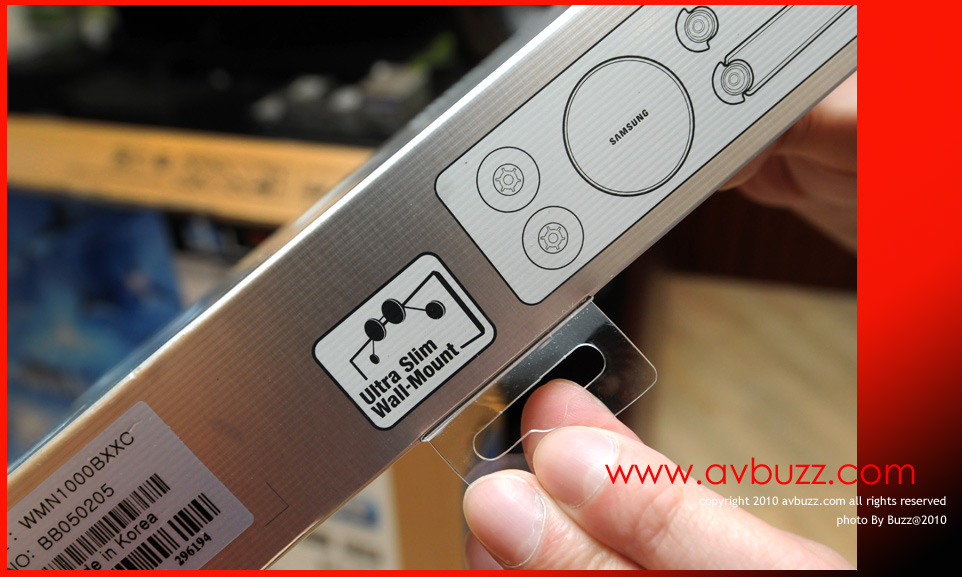

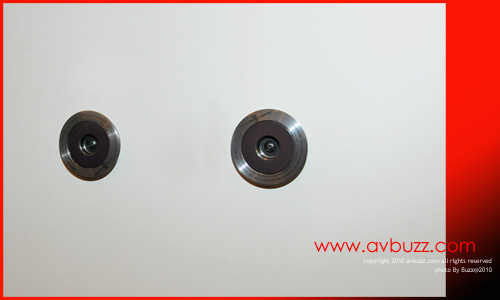

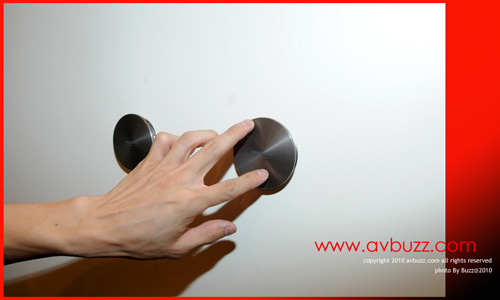

師傅最後把金屬蓋放上，就完成了他在這個工序上的任務了。

留意這個配件有多貼牆身呢~~~~

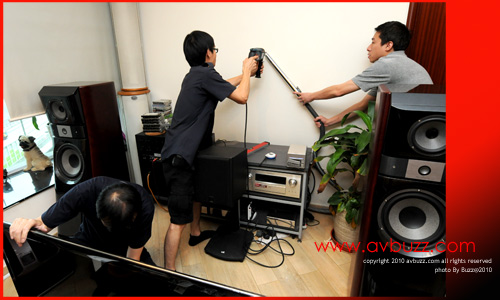

透過如圖的角度，可利用兩位師傅的身軀，大約猜想到掛牆 Mount實物大小。

而兩位師傅也正準備把薄屏電視搬起，帶到掛牆 Mount上去。

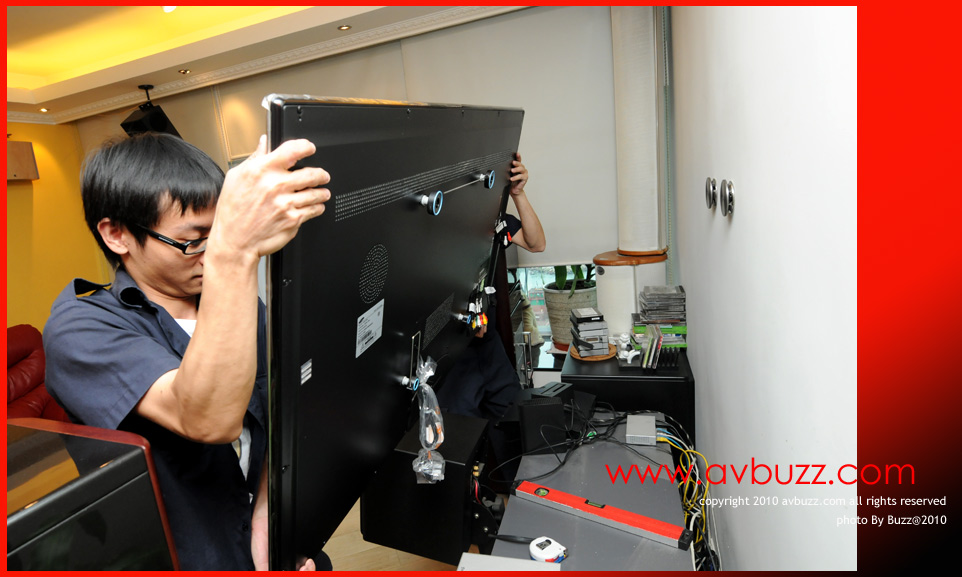

兩位師傅一左一右把薄屏電視向著掛牆 Mount方向進發。

兩位師傅，就以平日我們掛畫方式一樣，在無需任何工具幫助下，利用機背的威也，掛到掛牆 Mount上。

如不明白我所講的所謂掛，可補看上面提供的短片，就可清楚了解掛上去的過程。

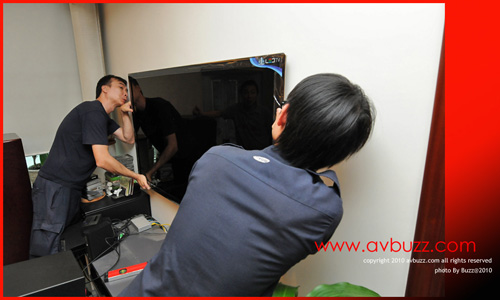

師傅掛完上去之後，再看看水平和中位是否有錯。

撐起

這個市值約一千港元掛牆 Mount，其價值除了在於她的負重外，就是在不需把薄屏電視搬離牆身的情況下，

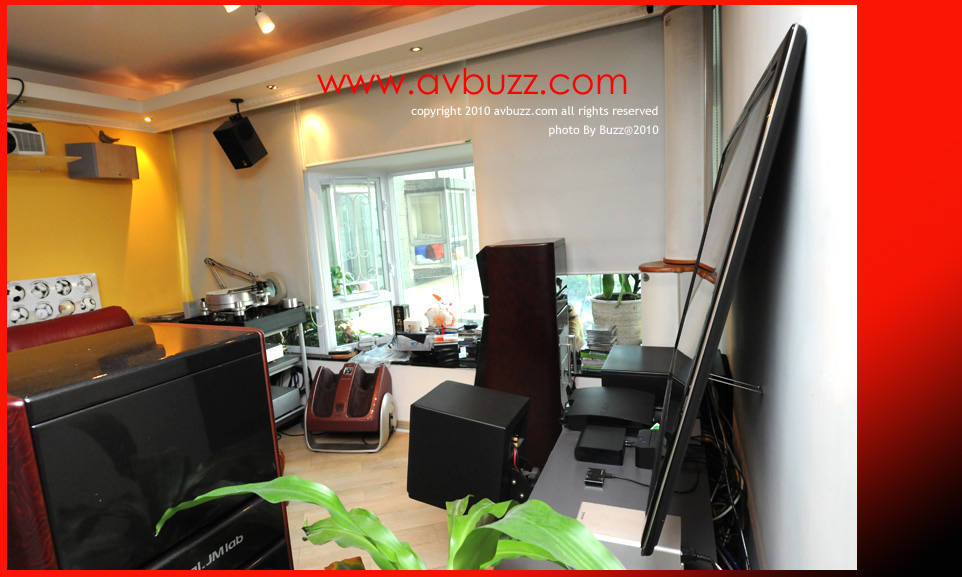

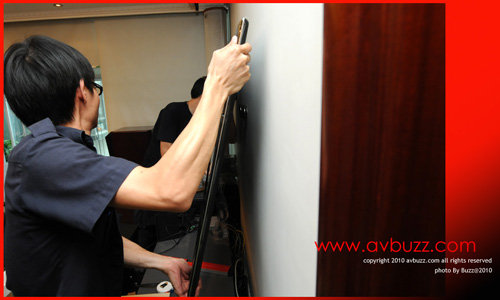

能撐起這個如圖最大角度，方便給用家接駁線材。

還記得這個橕還未安裝時的狀態嗎?

我們可走近一點，看看她是如何依靠後牆，去撐起電視吧。

不過後來師傅離開了之後先發現，這個撐，應該是安裝在圖中所現的右手邊，在接線位置側邊，

而並不是像現在，安裝在左手邊，遠離接線位。即換句話來講，是左右調轉了安裝。

由於對效果影響不大，銀手覺得沒有需要重新安裝，所以就算了。

不過如果大家有親友打算安裝這個掛牆 Mount的話，可提提他們會有這個案出現過。

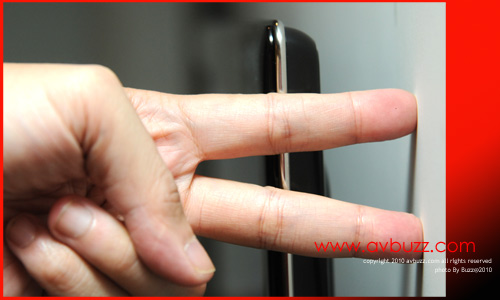

這個最貼後牆的Mount，完成安裝後，把電視放上去之後量度，

機背與牆身的距離，只佔用了約 3.5 CM。

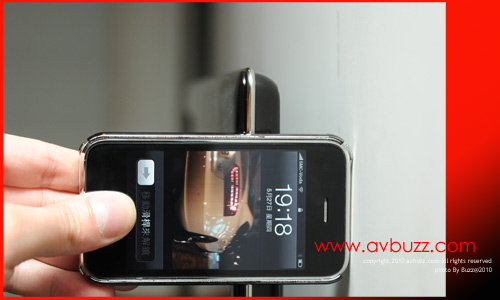

3.5CM有幾多? 不如你自己睇喇~~~~我都唔識得用文字去形容 3.5CM實際係點。

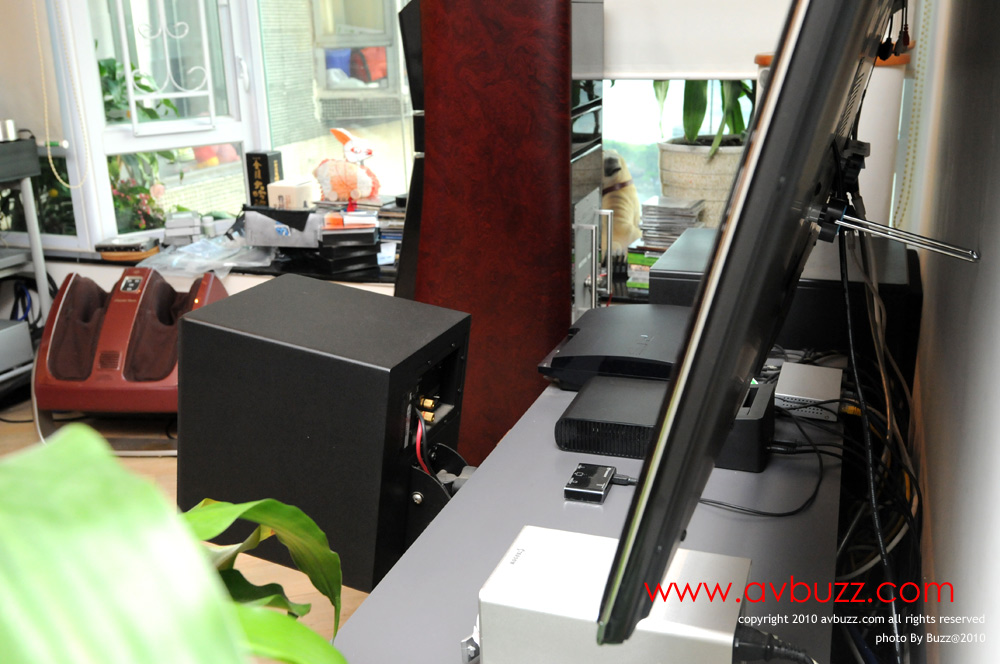

我們換另一個角度看著這部被撐起的薄屏電視。

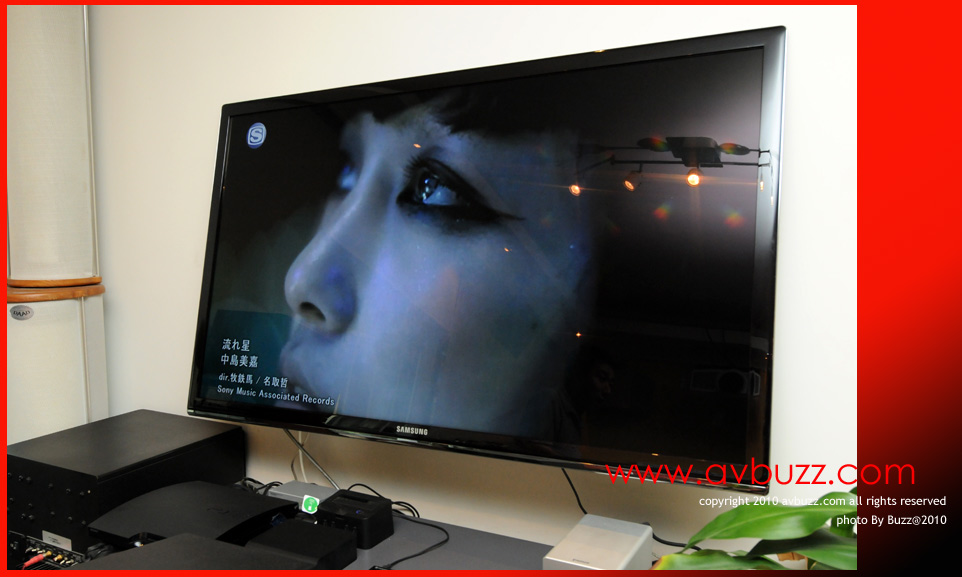

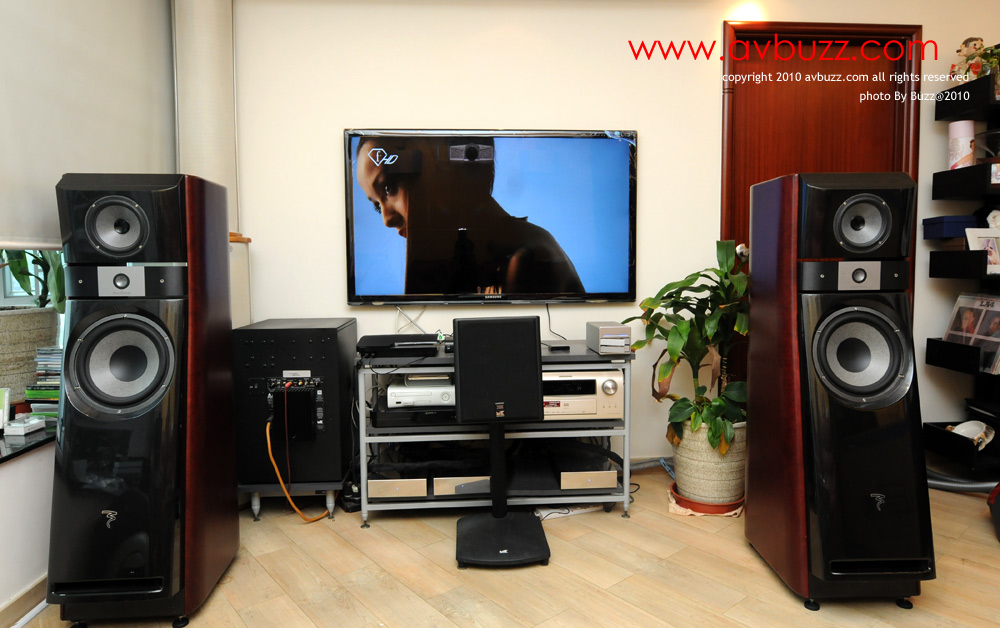

圖為在梳化皇帝位望出去突裝好的 55" 3D LED  TV 主觀畫面樣子。

驗收

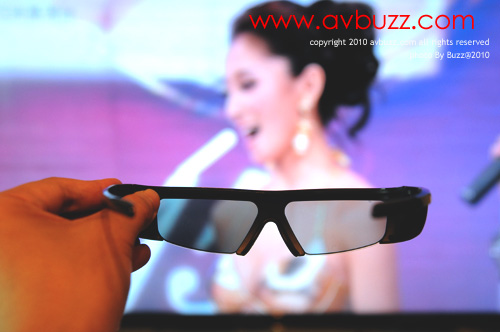

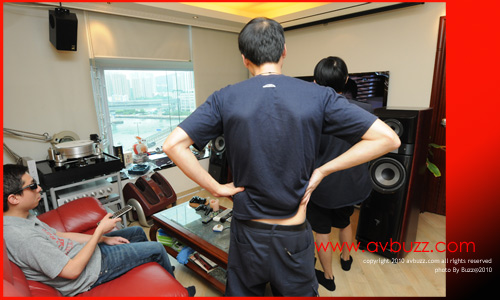

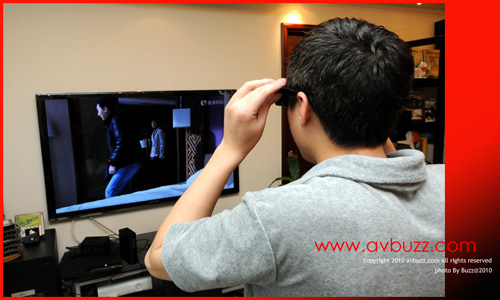

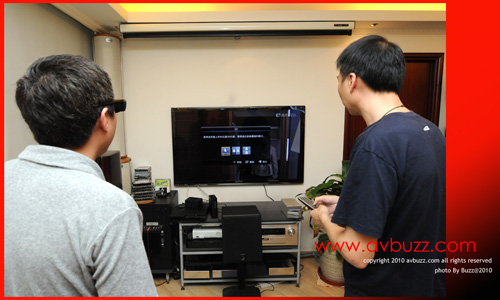

完成整部機的安裝後，師傅細心地講述一下部機的基本操作和這機的3D模式，

包括 2D轉 3D功能的切換。

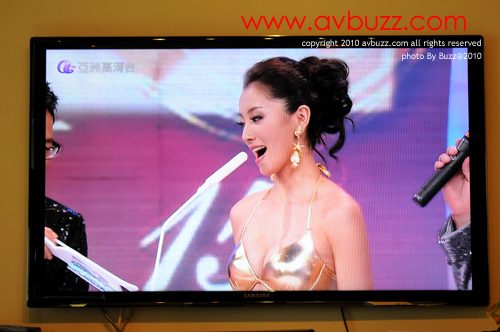

有畫面睇喇~~~~~究竟部機質素得唔得架呢 ?

第一時間去片!!!!!

待續..............
