前級膽機DIY
筆記日期
: 2004年3月10日
圖 / 文 : TseWK
|
-4組訊號輸入選擇/左右平衡/10倍訊號放大
-線路:仿MATISSE
REFERENCE
-電源設計:R-火牛/晶體管穩壓
-訊號延遲输出保護
線路圖

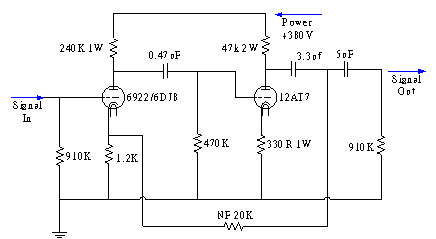

| 仿MATISSE REFERENCE 前級線路(巳改12AX7轉為6922) |
 |

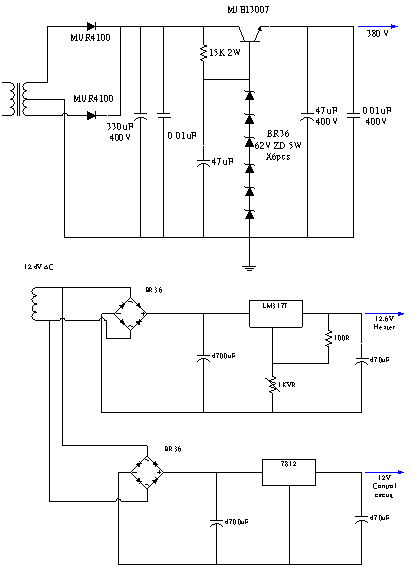

| 電源線路線路圖 |
 |
| 訊號延遲输出保護線路圖 |
 |
行動前準備工作
工具
 |
 |
 |
 |
機箱
 |
 |
真空管
 |
 |
 |
穩壓電源制作:
 |
 |
| 電源穩壓線路板 | R-電源牛(1A FUSE) |
前級放大制作:
 |

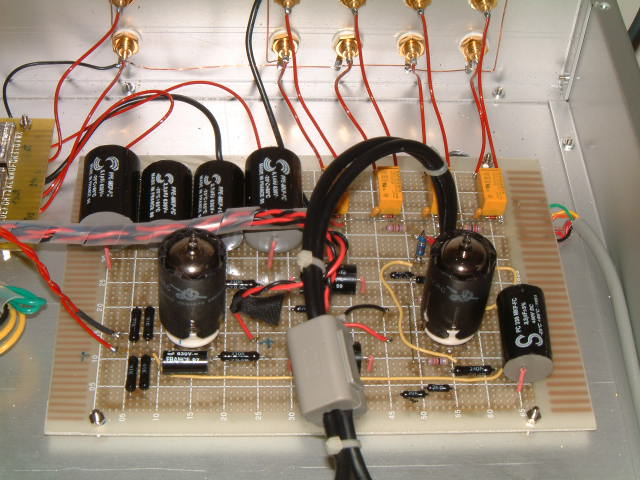

| 基板用大型萬能板飛線連接/使用Relay選擇訊號输入/胆管加鐵殼阻隔燥音/主要使用Dete 電阻 |
 |

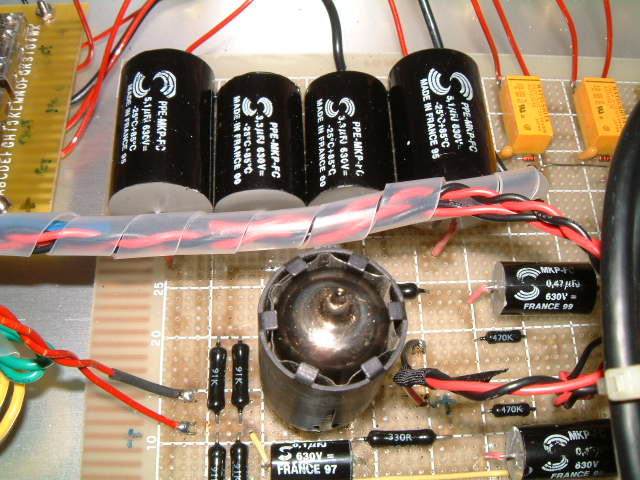

| 預算所限用平價Solo交連電容,但低音有不錯效果 |
走線連接圖
 |
 |
| 電源走線很關建(Noise間題) | 訊號線接地很麻煩(都是Noise間題) |
 |
| 訊號延遲输出保護 (約30秒延遲) |

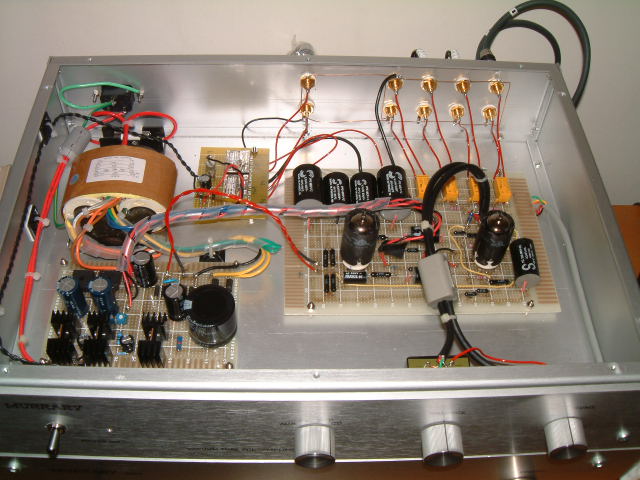

整體內視圖
 |
制作方面比較簡單,困難在放靜態燥音需找出接地點,而焊接高壓零件時小心高壓.
最辛苦是機箱制作金工太累人了!
